不需要買交換機的以太網
雙網口在工業自動化控制、電力以及政府相關項目等諸多場合廣泛應用，包括雙網冗余、內外網隔離、雙網卡分流、連接多網絡設備等。
本文的主角是EPC-287工控主板，與傳統的工控板不同，EPC-287搭載了2路10/100M自適應以太網接口，其雙路以太網既可用作兩個獨立MAC的網絡接口，又可用作一個三端口交換機（無需用戶開發任何軟件代碼）。在電子設備聯網應用越來越廣泛的今天，EPC-287工控板為行業用戶提供了非常靈活的解決方案。

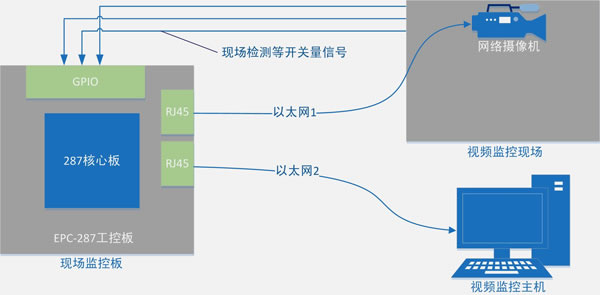

基于EPC-287工控板，筆者做過如圖1所示的項目應用，其中便使用了EPC-287雙以太網的三端口交換機功能，其中一個內置端口由EPC-287使用，另外兩個端口分別連接到外部的網絡攝像機和視頻監控主機。

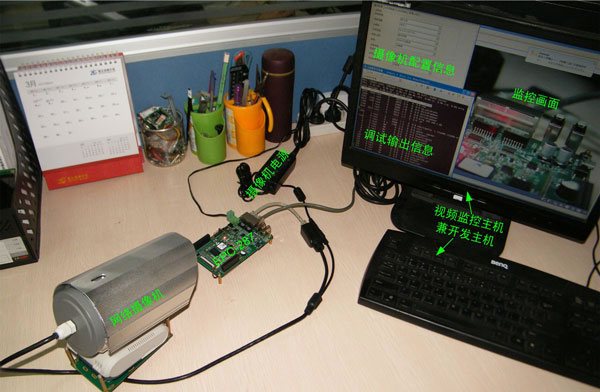

系統工作的時候，EPC-287將現場采集到的監控數據通過交換機內置端口發送給網絡攝像機，網絡攝像機則將監控數據與現場視頻進行OSD處理后再通過交換機傳輸?shù)揭曨l監控主機。如圖2所示，便是在工作臺上調試系統時的場景。
當EPC-287的雙以太網交換機正常傳輸視頻碼流時，通過調試串口打印出EPC-287的“任務管理器”信息如圖3所示，此時CPU的使用率僅有0.4%。由此可見，EPC-287用作交換機的雙以太網幾乎不占用CPU資源便可輕松實現網絡攝像機視頻數據的透明傳輸。

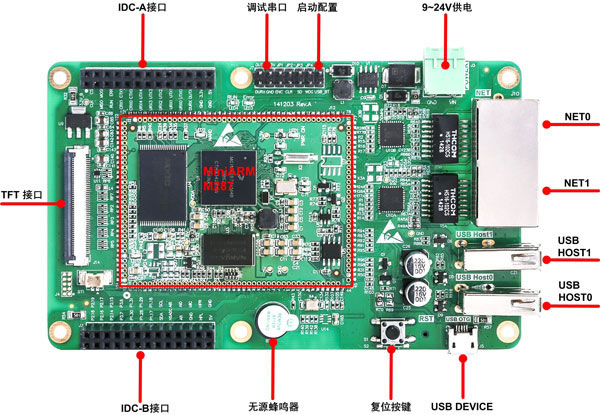

如圖4所示是EPC-287工控板的正面外觀及主要資源分布。主板采用Freescale工業級Arm926EJ-S?內核的i.MX287處理器，主頻高達454MHz。
EPC-287工控主板機械尺寸僅為122 mm x 75 mm，對于結構要求緊湊的設計來說非常實用。除了處理器外，主要資源配置及特性如下：
- 標配128MB的DDR2內存；
- 標配128MB NAND Flash；
- 外置獨立硬件看門狗；
- 2路10/100M自適應以太網；
- 最大支持6路串口、2路SPI；
- 2路CAN、1路I2C接口、2路SDIO；
- 2路USB2.0 Host，復用1路Device接口；
- 支持TF卡讀寫，內置FAT32文件系統；
- 4路12位ADC，支持4線電阻式觸摸屏；
- 支持TFT液晶屏，分辨率最高達800×480；
- 6層PCB工藝；
- 供電電壓：9~24V±5%，可配置為5V。
基于EPC-287開發產品，在硬件成本有效控制的同時，亦可使系統更加簡潔。ZLG致遠電子提供實用的WinCE/Linux BSP包、測試DEMO和配套文檔，輔助用戶提高產品開發效率，縮短產品研發周期。
此外，ZLG致遠電子還聯合Arm?、Freescale、CSDN社區、嵌入式Linux中文論壇等力量，提供免費的技術支持，幫助更多的創客實現夢想。
