如何快速實現疫苗冷鏈運輸?shù)臄?shù)據監控

CAN-bus總線在冷鏈運輸中的應用

如圖1所示，疫苗冷鏈是指為保證疫苗從疫苗生產企業到接種單位運轉過程中的質量而裝備的存儲、運輸冷藏設施、設備。由于疫苗對溫度敏感，從疫苗制造的部門到疫苗使用的現場之間的每一個環節，都可能因溫度過高而失效。在儲運過程中，一旦溫度超過2℃~8℃，疫苗就要被銷毀。

圖1 冷鏈運輸示意圖（圖片來源于網絡）

為此，疫苗冷鏈運輸過程中確保溫度的穩定是重中之重。冷鏈運輸集裝箱和配送車中都配有冷藏系統。如圖2所示，為了保證通訊的實時可靠，其中冷藏機組和整車控制器主要以CAN-bus總線通信的方式。市面上也存在各種針對冷鏈物流的CAN總線傳感器。

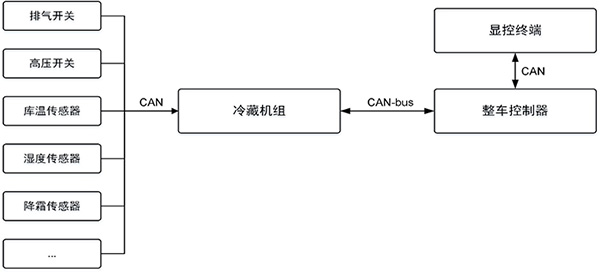

圖 2冷鏈運輸冷藏系統示意圖

ZWS-CAN智慧云賦能“冷鏈運輸”行業

物資運輸過程中，如何遠程實時的監控冷鏈運輸車中溫度的變化，保證產品不失效呢？上圖2所示，冷藏機組內部及外部通信，依賴于CAN總線的方式。那么，只需要通過CAN-bus總線實時將溫度的報文上傳到后臺，便可以實時的監控車輛溫度變化情況。致遠電子多年致力于CAN-bus產品的開發，積累的大量的經驗，對此提出來可靠的方案。

CANDTU-400EWGR 4G遠程監控

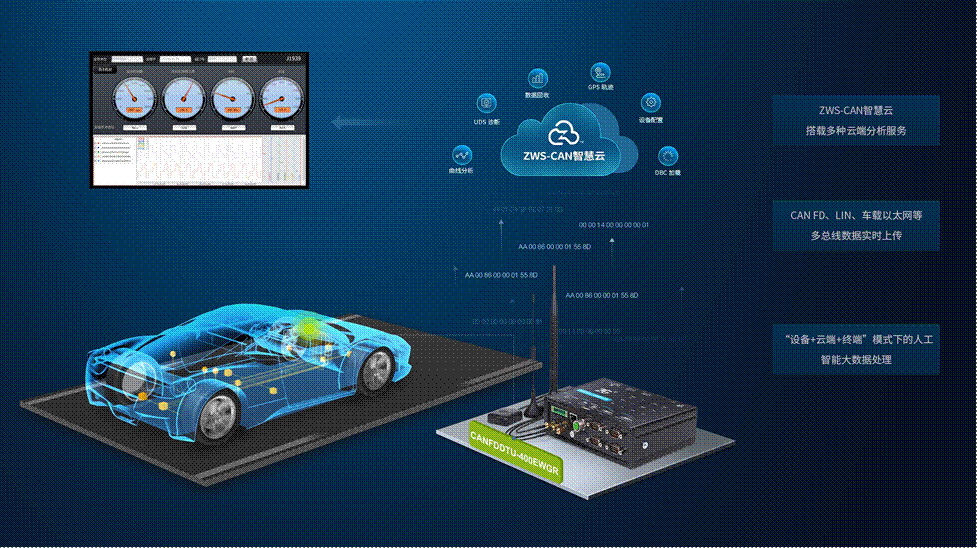

ZLG致遠電子推出的CAN總線“黑匣子”，我們稱之為CANDTU。如圖3所示是CANDTU-400EWGR，該產品能夠?qū)⒗滏溸\輸車上CAN總線的報文記錄在本地SD卡或者通過4G實時上傳到云平臺。用戶可以使用ZLG開發的ZWS-CAN云平臺，也可以將數據上傳到指定的云端服務器，實現數據云同步。用戶可通過平板、手機等移動終端登錄云，實時查看云平臺數據，實現“設備+云端+終端”模式下的大數據全方位處理。

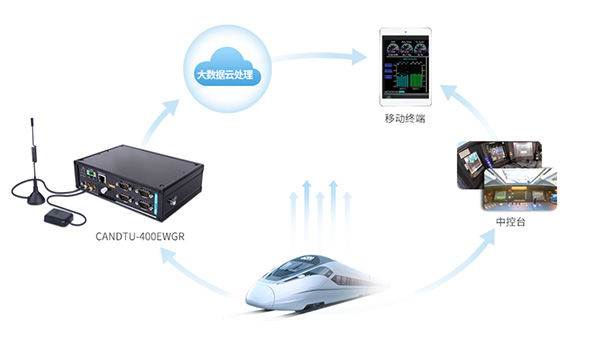

圖3CANDTU-400EWGR產品示意圖

GPS定位功能

CANDTU-400EWGR提供4路相互獨立的通道，用戶只需要將該產品接入到冷鏈運輸車CAN總線上，即可將數據上傳到后臺，另外，該產品有GPS功能，ZWS-CAN云端服務器可以進行地圖可視化的定位，實時顯示車輛運行速度，對車輛運行軌跡進行記錄存儲。定位精度在2m左右，對故障分析定位有較高的可信度。

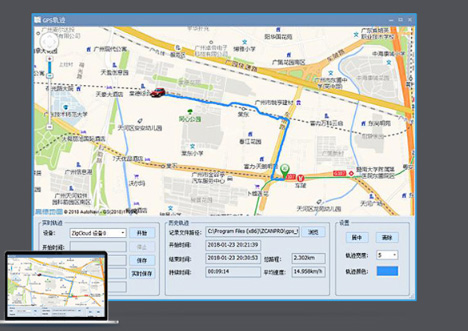

圖 4 GPS定位功能

DBC可視化分析

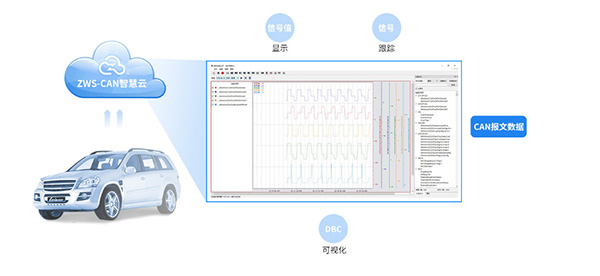

ZWS-CAN智慧云能夠?qū)崿F(xiàn)DBC的可視化分析，結合豐富多彩的圖形控件，及時進行CAN數據的可視化展示，直觀分析運行情況，如圖5所示能夠?qū)π盘栔颠M行顯示和信號跟蹤。用戶可以遠程的觀察冷鏈運輸車內部溫度變化曲線，監控溫度變化幅度。
