智能消防聯動系統通信系統如何搭建？
消防聯動系統是火災自動報警系統中的一個重要組成部分。通常包括消防聯動控制器、消防控制室顯示裝置、傳輸設備、消防電氣控制裝置、消防設備應急電源。消防電動裝置、消防聯動模塊、消防栓按鈕、消防應急廣播設備、消防電話等設備和組件，大致原理如下：

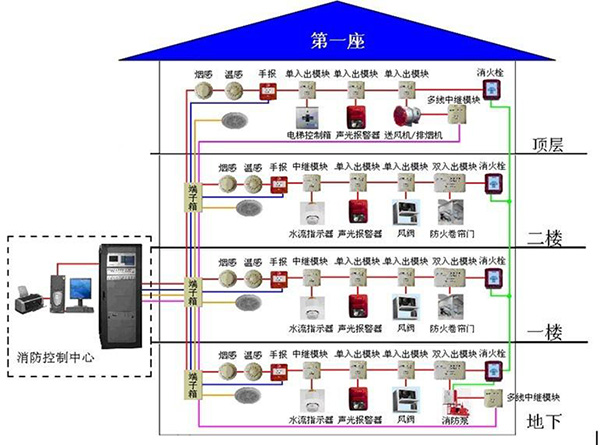

圖1 消防聯動系統
消防控制系統一般會選用帶屏的控制柜，同時需要多路的串口跟后級設備通信，記錄后級節點狀態，因此選擇一款穩定性強，功能性可靠的產品十分重要。
致遠電子的工業級A7核心板800M主頻同時可以支持8路串口，多種存儲容量可選，屏幕分辨率可最大支持1366*768，能夠滿足大部分消防客戶的需求。方便客戶簡單快捷的搭建消防控制柜系統。

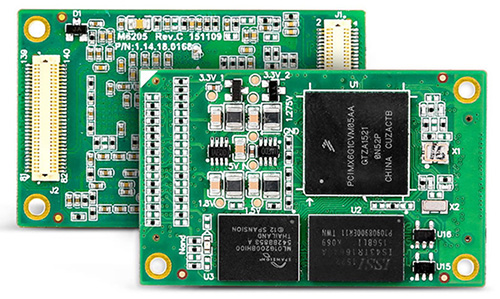

圖2 A7核心板
有線傳輸：
節點之間的通信一般有Ⅱ總線，CAN或者485，通常情況下不需要進行隔離，但對于特殊場合的應用，還是要對總線進行隔離，為滿足行業客戶的高性價比要求，致遠電子可為客戶提供P系列電源模塊內部的主控ICZLG1002與配套的變壓器FG0505-1,進而搭建總線給RS-485/CAN電路。

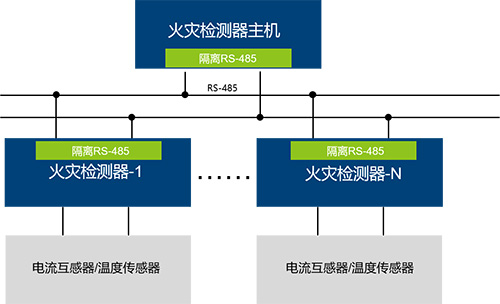

圖3 節點框圖

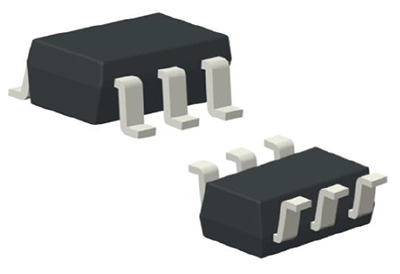

圖4 ZLG1002電源IC

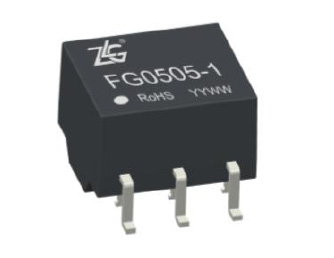

圖5 FG0505-1變壓器套片

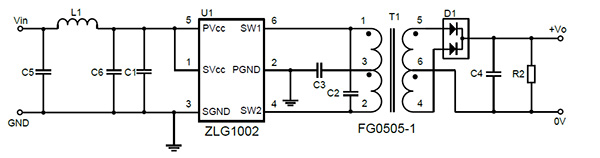

圖6 ZLG1002+FG0505-1應用電路
無線傳輸：
針對智能煙感，致遠電子也推出了SIP的LoRA芯片，單芯片解決無線通信問題，超小封裝能夠滿足煙感對體積的要求。

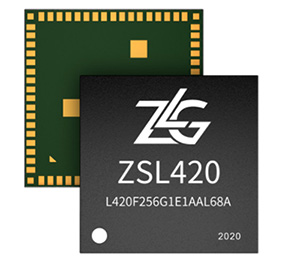

圖7ZSL420 SIP芯片
主要特點
- 頻率范圍：470MHz~510MHz
- 發射功率：-9~21dBm@step1dB
- 接收靈敏度：[email protected]
- ?內核：32位Cortex-M0+
- 發射電流：65mA@17dBm
- I/O口：45個
- 尺寸封裝：11*11*1.1mm LGA68
