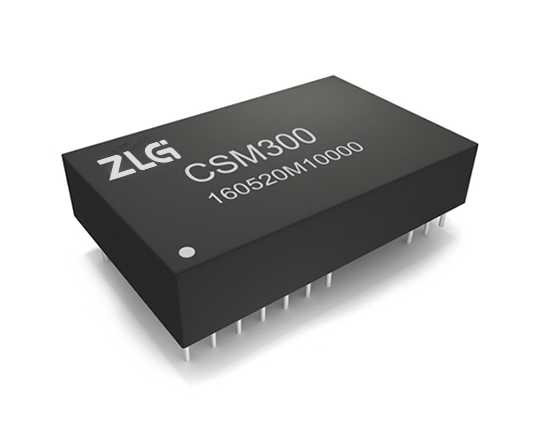

CSM系列嵌入式 SPI/UART 轉 CAN 模塊可以幫助用戶快速實現具有 CAN-bus 通訊接口的儀器、儀表設備的項目設計。
CSM系列集成了32bit 微處理器、CAN 控制器、CAN收發器、電源電路、隔離電路、總線保護于一身，所有元器件布置在一個微型的封裝模塊之內。模塊尺寸僅 31.80×20.30×6.50mm，相當于一個 DIP-24 集成電路。麻雀雖小，五臟俱全，不需要連接任何外圍元件，CSM系列即可以使設備通過 SPI或UART 端口連接到 CAN-bus 網絡中。
| 產品系列號 | 產品資料 | 支持的協議 | 供電電壓(DC) | SPI波特率 | UART波特率 | 隔離電壓(VDC) | 備注 | 樣品申請 |
|---|---|---|---|---|---|---|---|---|

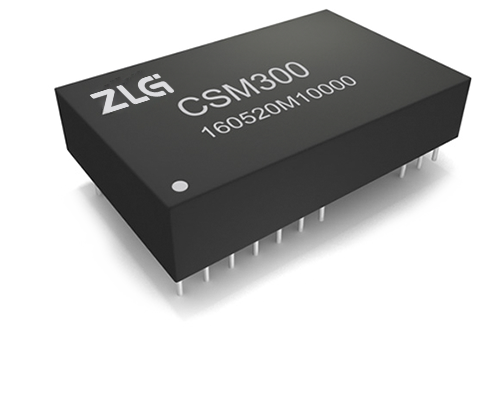

| CSM300 | 資料下載 | 透明、透明帶標識、自定義 | 5V | 1.5Mbps | 0.3K~921.6Kbps | 2500 | SPI或UART轉CAN | 樣品申請 |

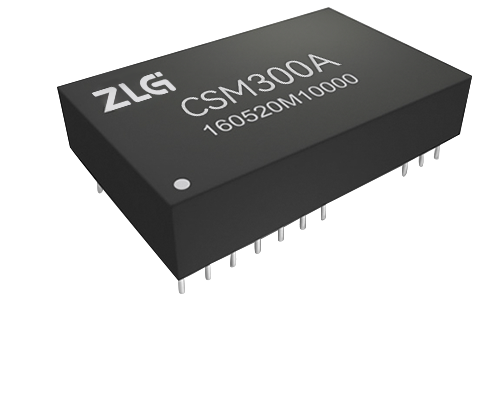

| CSM300A | 資料下載 | 透明、透明帶標識、自定義 | 3.3V | 1.5Mbps | 0.3K~921.6Kbps | 2500 | SPI或UART轉CAN | 樣品申請 |
評估套件
| 產品型號 | 供電電壓 | 支持系列 | 接口類型 | 工作溫度范圍 | 樣品申請 |
|---|---|---|---|---|---|
| CSM-Eval-01 | 9~12VDC | CSM300/CSM100 | RS-232/SPI/CAN | 0~60℃ | 樣品申請 |

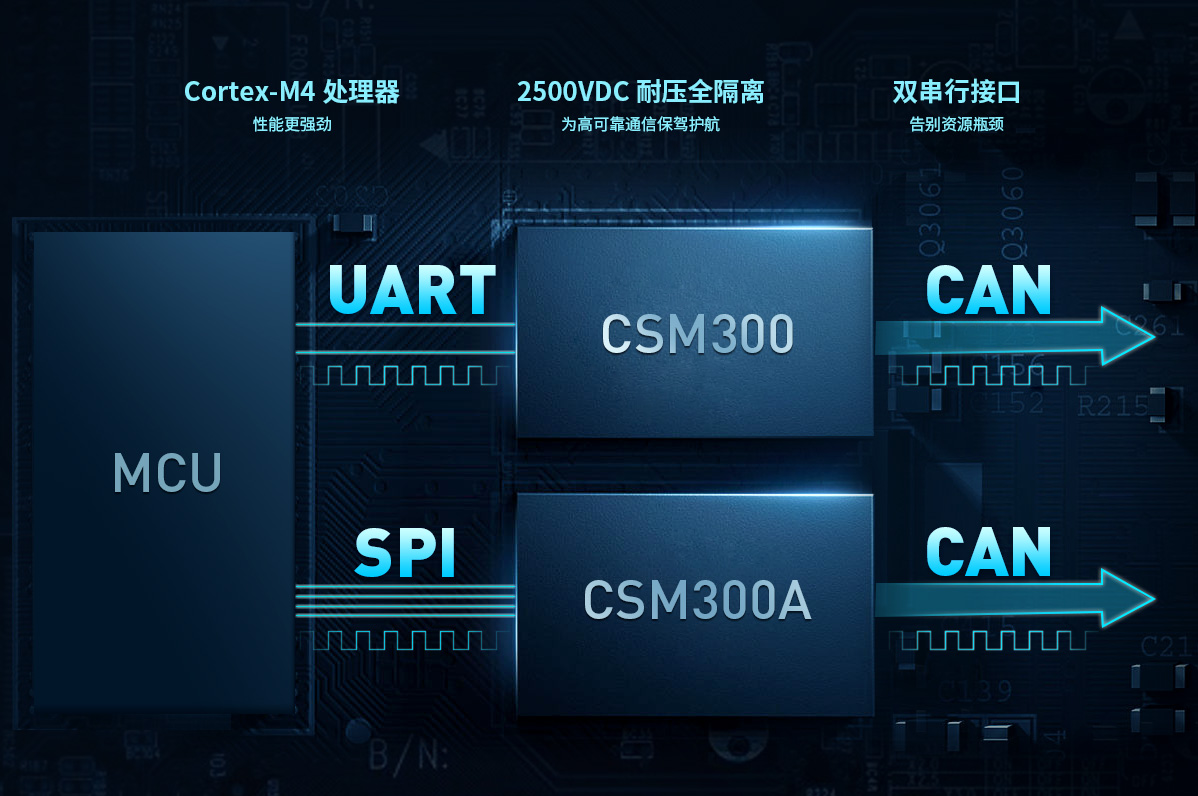

CSM系列協議轉換模塊，讓接口擴展更簡單
CSM系列產品支持SPI或UART擴展出CAN接口。SPI、UART雙接口二選一，更靈活；支持多種轉換協議，更方便；信號電源全隔離，更可靠。

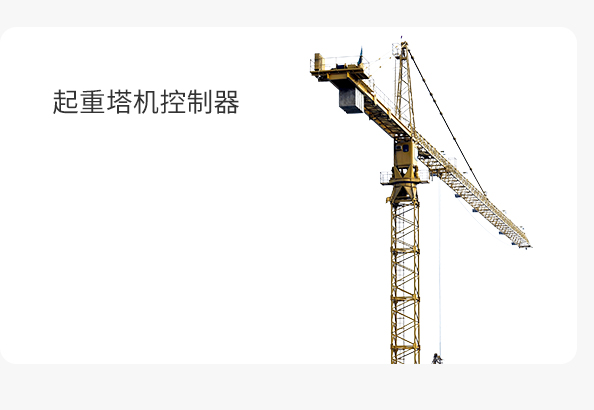

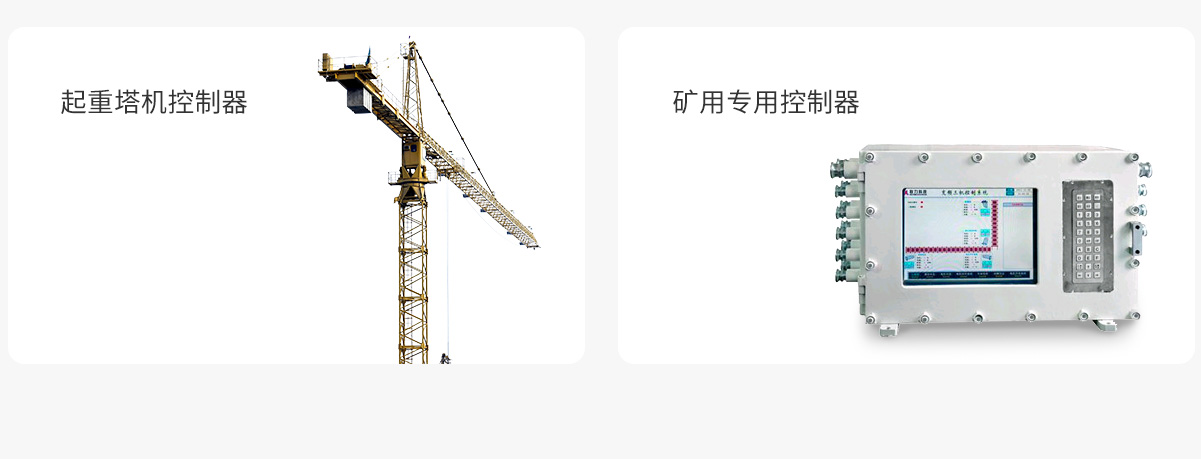

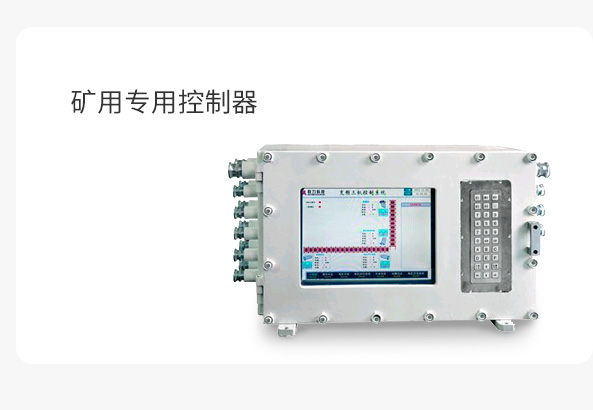

應用案例
