兩張圖看懂開關電源小而輕的秘密
開關電源功率密度大的原理
開關電源的功率密度（單位體積的功率）比線性電源高的最大原因，簡單來說，就是在一定的開關頻率范圍內，隨著開關頻率的提高，用于運輸能量的變壓器、濾波用的電感、電容等體積可大幅度的縮小。
工作方式示例
以接市電工作的AC-DC為例，如：充電器、電源適配器等，開關和線性電源都能實現，但兩者區別，打比方如下。

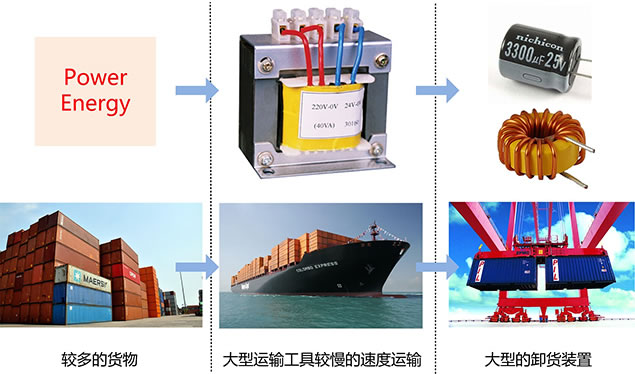

1、線性電源就像用大船（工頻變壓器）來運輸貨物（能量），速度較慢（50Hz的工頻頻率），但一次性能運輸較多的貨物（能量）。到達目的地（電源輸出）后，再用較大的卸貨裝置如集裝箱吊具卸貨（大的電感、電容濾波），如下圖。
圖1 線性電源的工作方式示意圖

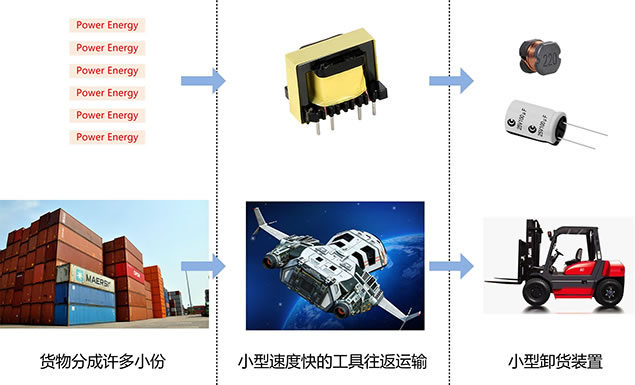

2、開關電源就像用宇宙飛船（高頻變壓器）來運輸貨物（能量），因飛船的載重量有限，在運輸前，先把貨物分成許多小份（開關電源把電能量斬波成許多小的能量包），高速度（高的開關頻率，幾十上百KHz）多次往返運輸，到達目的地（電源輸出）后，再用小型卸貨裝置如小叉車卸貨（用小的電感、電容濾波），如下圖。
圖2 開關電源工作方式示意圖
微小體積的隔離DC-DC
經過多年的工藝積累，致遠電子推出系列基于開關電源技術，較小封裝的隔離DC-DC。最小可在11.5×6.0×7.5(mm3)的體積內，實現隔離3000VDC，功率1W的DC-DC產品，可涵蓋大多數對體積有要嚴苛要求的隔離DC-DC應用場合，如：BMS系統、小型儀表、微型嵌入式系統等。
圖3 ZY_BLM-1W系列

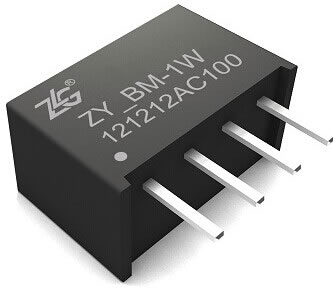

圖4 ZY_BM-1W系列
