電源模塊使用的幾點細節你注意到了嗎？
電源模塊已成為搜索熱詞，主要是因為電源電源模塊具有防潮、抗震、阻燃、無需散熱片、高效可靠等優良特性，已被大多數硬件工程師所選擇。在大量使用電源模塊時，大家往往很容易忽視一些小的使用細節，從而導致耽誤研發周期甚至損壞模塊。
電源模塊屬于元器件類產品，安裝使用時需參考數據手冊。下面根據收集到的客戶使用問題，整理總結出一些注意事項，供大家設計調試電源電路時參考。

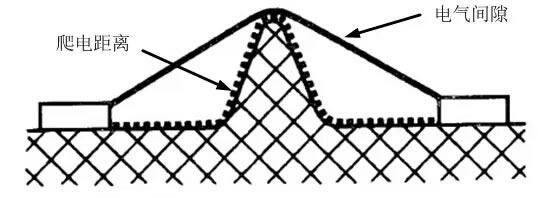

電源模塊性能參數中隔離耐壓是一項比較重要的參數，我們除了需要選擇合適耐壓值的電源模塊，還需要關注電源底板的電氣間隙，以滿足最終產品的電氣隔離參數。
DC-DC模塊一般根據耐壓不同，留夠3~7mm的電氣間隙；AC-DC模塊由于有高壓的存在，一般電氣間隙需要留到8mm以上。

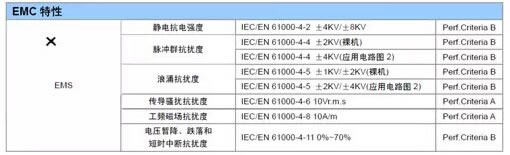

標準的電源模塊數據手冊，都有EMC特性一欄，并已標注相應的等級及參考電路?？蛻艨筛鶕?jù)自己實際的EMS等級要求來設計相應電路，避免由于裸機等級滿足不了要求而重復改板，相反導致多加器件成本增加。
大家可能遇到在調試雙路電源模塊時，出現輔路輸出不斷重啟，或則輔路電壓下跌很嚴重的現象。此現象70%是由于主路負載出現空載或則輕載，同時輔路負載很重導致。故電源主路一般會要求負載不小于額定負載的10%~20%。原理上主要是因為輔路輸出電壓是依靠變壓器耦合穩定輸出，輔路電壓的穩定度與負載關系較大。
市面上大部分電源模塊不支持熱插拔，所謂熱插拔就是在帶電帶負載的情況下對模塊進行插拔操作。一般需要熱插拔的模塊都是冗余模塊及備用模塊，此類電源模塊都有加入熱插拔控制電路，防止插拔時產生尖峰電壓損壞電源。

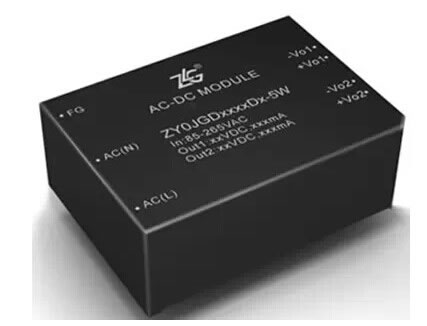

AC-DC電源模塊都是支持直流輸入的，并且由于內部整流橋的作用，直流輸入端是不分正負極的。雖然支持交直流兩用，但是也要注意電壓輸入范圍，不能超出輸入范圍使用。一般輸入?yún)?shù)為：85-265VAC（100-370VDC）。

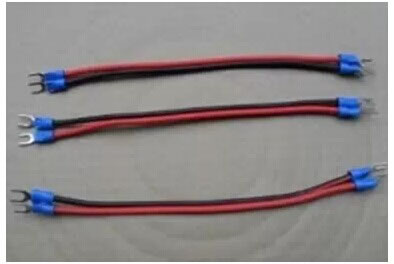

此注意事項，主要是針對帶電源線輸入的電源模塊的使用。在帶線電源模塊使用時，注意需使用不同顏色的線區分開正負極（一般使用常見的紅色與黑色），防止工程安裝時出現接反損壞模塊，另外也可以在設計是加入防反接二極管。
廣州致遠電子有限公司致力于電源模塊的研發與銷售，到目前已有12余年的研發與應用經驗。如您在電源應用方面遇到任何問題，可致電4008884005轉2轉4進行咨詢。
